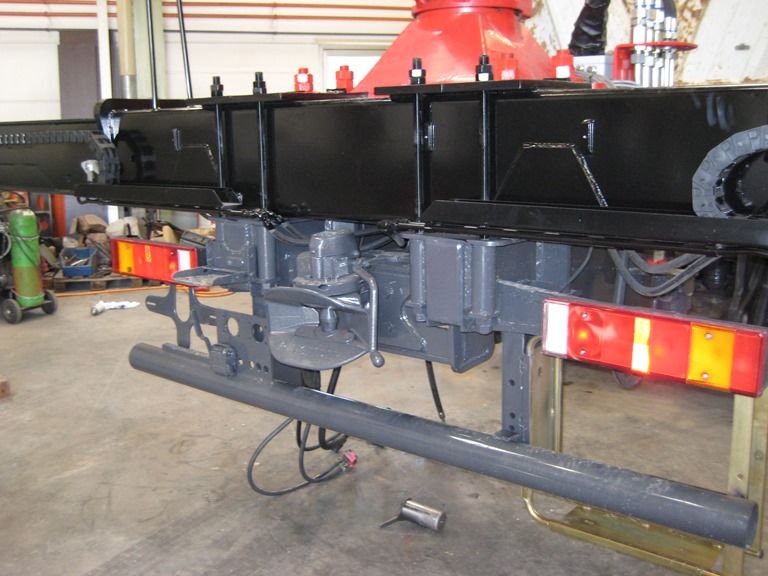

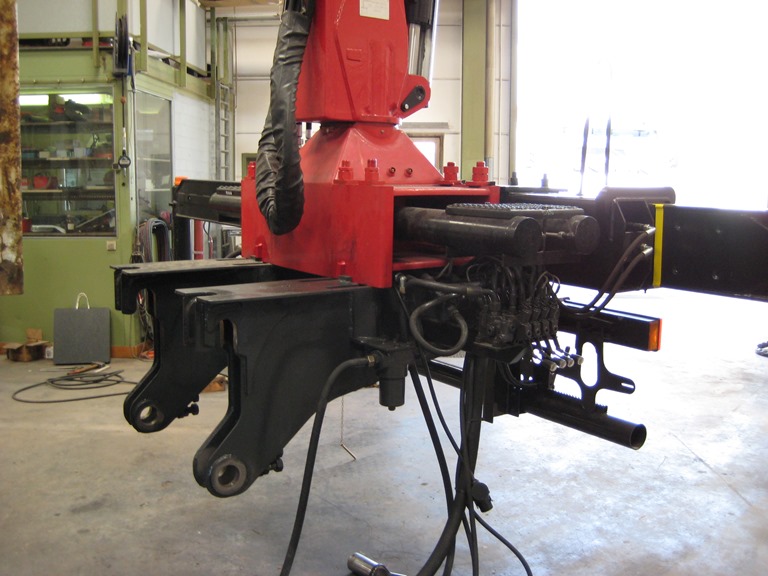

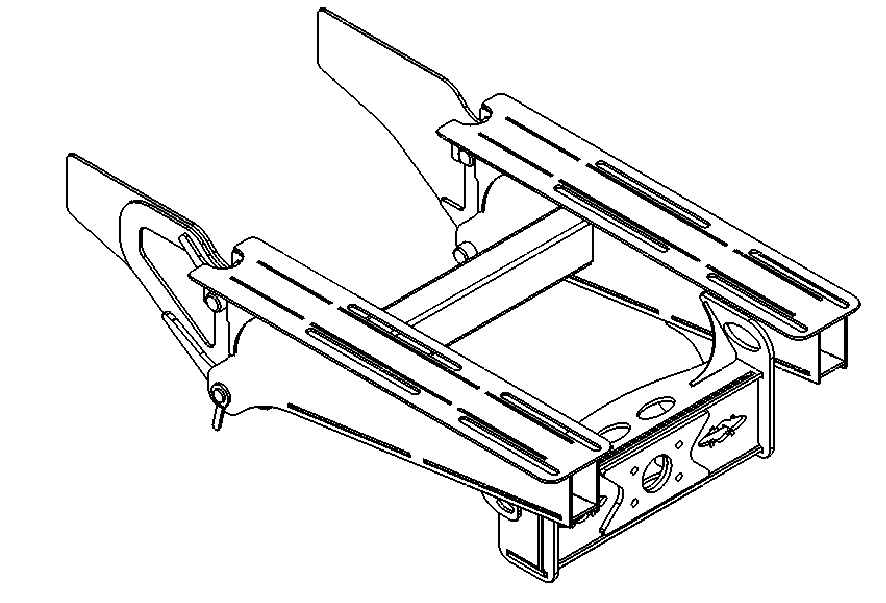

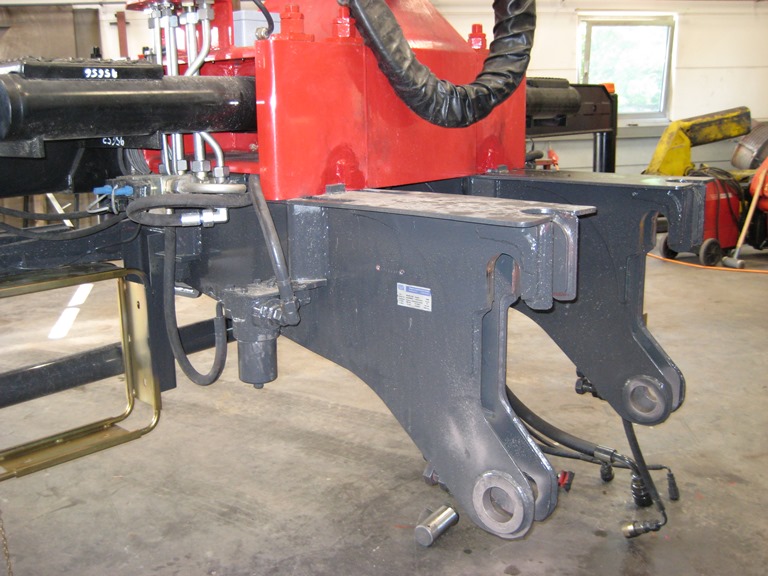

Absetzkonsole

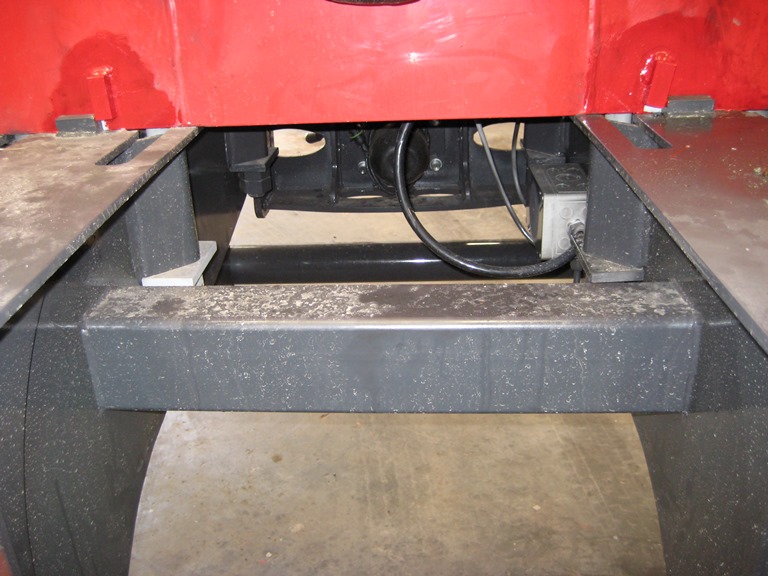

mit integrierter Schlusstraverse





  • Für Ladekrane bis 24 mt
  • Keine Zugmaulverlängerung notwendig, Anhängerkupplung kann direkt an der Schlusstraverse der Konsole montiert werden
  • Schnelles Montieren und Demontieren am LKW

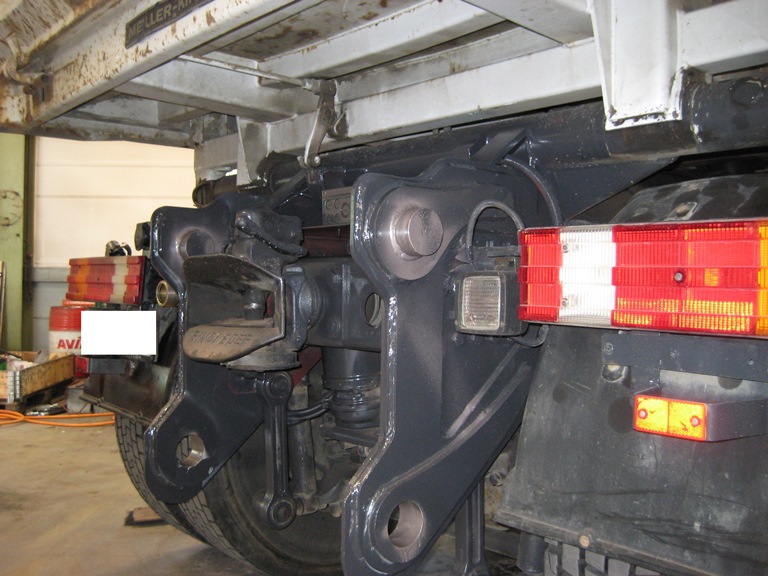

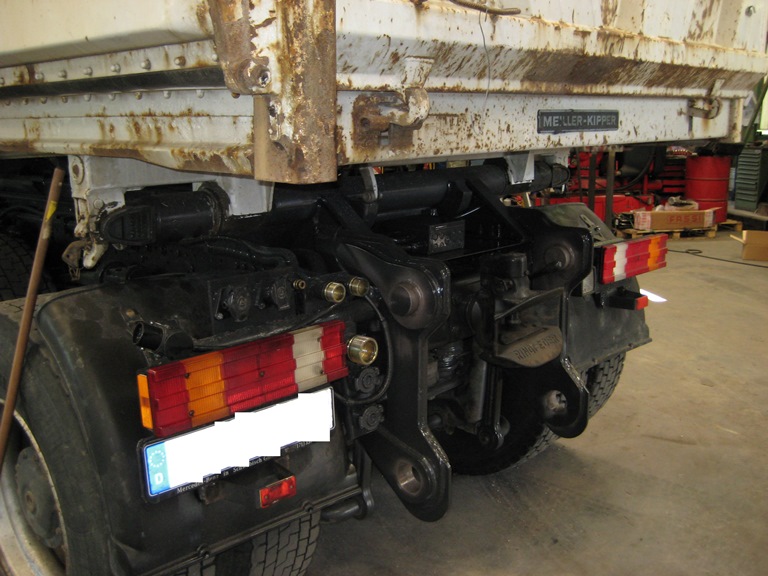

  • Sicheres Ankuppeln durch Verbolzen am LKW
  • 1.000 kg Stützlast an der Absetzkonsole
  • Einzelbestätigung TÜV nach § 22 StVZO, CE-Konformitätserklärung

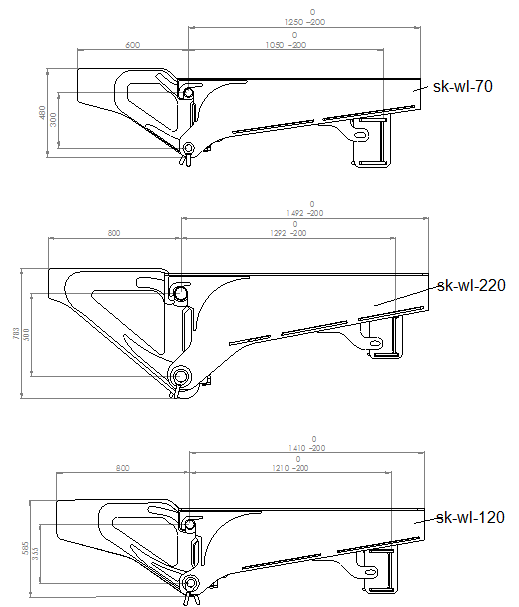

Absetzkonsole - Maße





Übersichtstabelle

der Absetzkonsolen nach Lastmoment - Kran

Typ Abstand Bolzen Durchmesser Bolzen Lastmoment Kran Gewicht (kg) D-Wert (kN) Dc-Wert (kN) V-Wert (kN)
SK-WL-40 250 45 4 mt 150 130 90 35
SK-WL-70 300 50 7 mt 270 130 90 35
SK-WL-120 350 60 13 mt 390 200 135 75
SK-WL-160 400 65 16 mt 430 200 135 75
SK-WL-200 450 75 20 mt 480 200 135 75
SK-WL-220 500 80 24 mt 540 200 135 75
